直列共振とは？仕組みから回路構成、設計のポイントと注意点を徹底解説

直列共振や共振インバータは、加熱コイルや超音波振動子などの駆動に欠かせない技術です。本コラムでは、直列共振の概要や仕組みといった基礎知識から、回路構成、そして実際の設計で押さえておくべきポイントと注意点までを徹底解説します。

直列共振（Series Resonance）とは？

直列共振（Series Resonance）とは、インダクタ（L）とコンデンサ（C）を直列に接続し、特定の周波数（共振点）で両者のリアクタンスが打ち消し合う現象を利用する方式です 。直列共振回路では、共振点で回路インピーダンスが最小になり、高周波エネルギーを効率よく負荷へ供給できる特徴があります。

直列共振を使用する4つの目的

直列共振を使用する主な目的は以下の4点です。

負荷へ大きな共振電流を供給
直列共振では、共振点でLとCのリアクタンスが打ち消し合い、回路インピーダンスが最小になります 。これにより、負荷へ大きな共振電流を供給できます。

高周波エネルギーの高効率供給
負荷に対して高周波エネルギーを直接供給する用途では、共振条件を適切に設定することで、エネルギー供給効率を高めることができます 。そのため、加熱コイル、超音波振動子など、共振特性を利用する負荷の駆動に適しています。

負荷に応じた出力が可能
直列共振では、駆動周波数を変えることで共振電流や出力を調整できます 。そのため、負荷に応じた出力が可能となります。

回路構成のシンプル化
直列共振は、基本的にLとCを直列接続する構成で成立します 。LLCのように複数の共振要素を組み合わせる方式と比較すると、基本構成はシンプルです。

直列共振の仕組み

直列共振は、インダクタ（L）とコンデンサ（C）を直列接続した回路で発生します 。 インダクタは周波数が高くなるほどリアクタンスが大きくなり、コンデンサは周波数が高くなるほどリアクタンスが小さくなります。

ある周波数で、インダクタのリアクタンスとコンデンサのリアクタンスが等しくなり、互いに打ち消し合います 。この周波数が共振周波数です。

共振周波数は以下の式で表されます。

直列共振では、共振点で回路インピーダンスが最小になります 。そのため、電源から見ると電流が流れやすい状態になります 。

共振インバータの回路構成

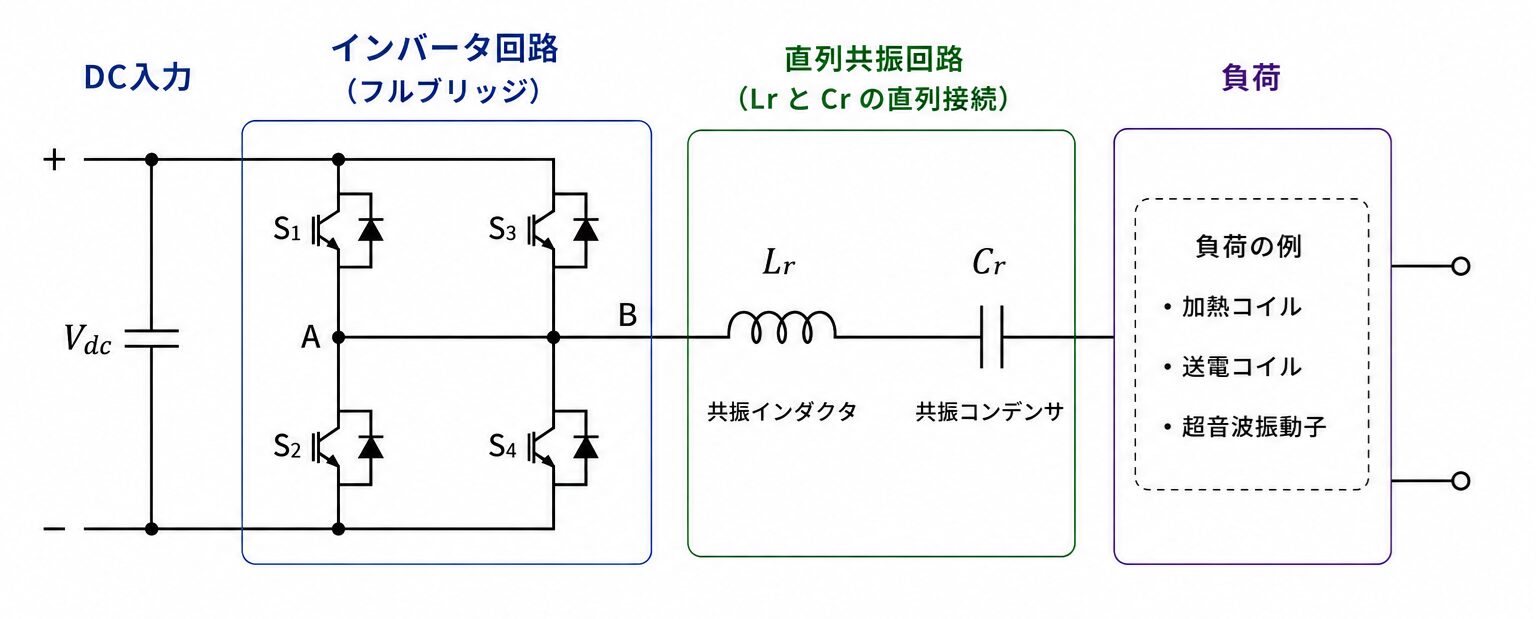

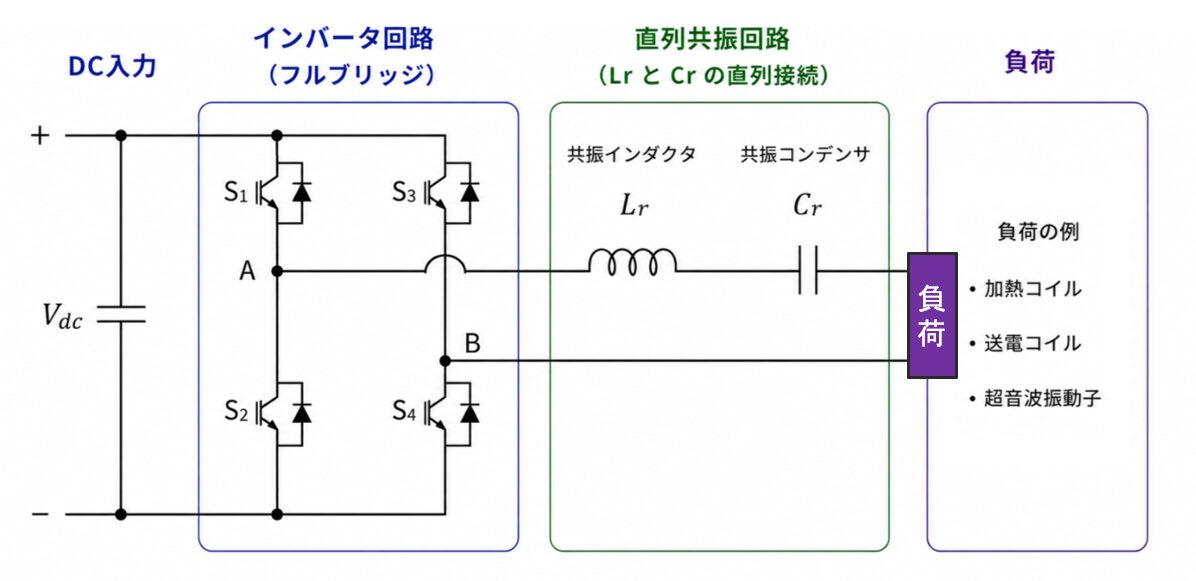

一般的な直列共振型の高周波電力回路（共振インバータ）は、以下の構成で設計されます 。

• DC入力部
  整流後のDC電圧、またはDC電源を入力とします 。DCリンクコンデンサにより、スイッチング回路へ安定した直流電力を供給します。


• スイッチング回路（インバータ回路）
  MOSFET、IGBT、GaN FETなどのスイッチング素子（S1～S4）を用いて、駆動周波数に応じた高周波の矩形波または交流電圧を生成します 。構成としては、ハーフブリッジ、フルブリッジ、プッシュプルなどが使われます。


• 直列共振回路
  共振インダクタ（Lr）と共振コンデンサ（Cr）を直列に接続します 。この部分が直列共振の中心となる回路です。


• 負荷
  負荷には、加熱コイルや送電コイル、超音波振動子などが接続されます 。直列共振では、負荷のインピーダンスが共振特性に大きく影響します 。そのため、負荷を単なる出力先として扱うのではなく、共振回路の一部として設計する必要があります 。



使用するにあたっての「設計のポイント」

直列共振を実用化するためには、以下の3つのポイントを押さえた設計が求められます 。

負荷を共振回路の一部として設計
直列共振では、負荷のインピーダンス、配線インダクタンス、トランスの漏れインダクタンス、コイル特性などが共振条件に影響します 。そのため、負荷を含めてL・C・Rを設計することが重要です 。

駆動周波数で出力を調整
直列共振では、駆動周波数を変えることで共振電流を制御できます 。一般的には、スイッチング素子のZVS（ゼロ電圧スイッチング）を成立させるため、共振周波数より高い領域（誘導性領域）で周波数を上下させて出力を制御します 。負荷条件が変化する用途では、周波数追従制御や電流フィードバック制御を組み合わせることで安定動作を実現します 。

実機評価で最適化が必要
直列共振は理論値だけでは成立しにくく、実機での波形観測、温度確認、負荷変動試験が重要です 。シミュレーションと実測の差を理解して調整できることが実用化の鍵になります 。

設計時に押さえるべき「6つの注意事項」

直列共振を用いた回路設計では、特有の現象に対する配慮が必要です 。以下の6点に注意して設計を進めてください。

共振点では過電流が発生しやすい
直列共振は共振点でインピーダンスが最小になるため、条件によっては大電流が流れます 。電流制限、ソフトスタート、過電流保護を必ず設計する必要があります。

負荷変動の影響が大きい
直列共振では、負荷抵抗や負荷インピーダンスが変わると、電流、電圧分担、出力、効率が大きく変化します 。そのため、負荷変動がある用途では、固定周波数だけで安定しない場合があるため、駆動周波数を調整しながら安定点を維持する周波数追従やフィードバック制御が重要です。

無負荷・軽負荷時の電圧跳ね上がりに注意が必要
直列共振は、負荷抵抗が小さくなる（軽負荷・無負荷）ほど回路のQ値（共振の鋭さ）が高くなります 。これにより、共振コンデンサやインダクタの端子電圧が入力電圧の数倍〜数十倍に跳ね上がり、部品の絶縁破壊やスイッチング素子の破損を招く恐れがあります 。無負荷検出によるインターロックや、起動シーケンスでの出力制限が必須です。

部品の耐圧・電流定格に余裕が必要
共振コンデンサ、共振インダクタ、スイッチング素子には大きな電流や電圧ストレスがかかります 。定格だけでなく、リップル電流、温度上昇、周波数特性を考慮する必要があります。

寄生成分の影響を受ける
配線インダクタンス、寄生容量、トランス巻線容量、部品配置が共振条件に影響します 。特に高周波では、基板レイアウトや配線構造まで含めた設計が必要です。

制御と保護を含めた設計力が必要
直列共振は、LとCの組み合わせだけで完結する技術ではありません 。実用化には、スイッチング回路設計、保護制御、熱設計、EMI対策に加え、必要に応じて周波数制御やフィードバック回路設計（電流検出・電圧検出）を含めた総合設計が必要です。
